煤矿用液压葫芦

HYD10、HYD8、HYD6、HYD4

煤矿用液压葫芦使用说明书

产品执行标准

Q/ZA005-2023,MT/T884-2000

淮北市中安矿机设备有限公司

一、HYD 煤矿用液压葫芦是由淮北市中安矿机设备有限公司制造，HYD 矿用液压葫芦系列是我们公司的主要产品。

1、HYD 煤矿用液压葫芦的构成与及其功用：

1.1、带有链轮和过载保护的减速箱；

1.2、中央部分链轮架；

1.3、带有制动功能的液压马达；

1.4、连接液压的控制部分以及操作阀；

1.5、矿用链条；

1.6、带有负载套的底座以及缓冲器的吊钩。

HYD 系列煤矿用液压葫芦参数表

2 功能

2.1、带有链轮和过载保护的减速箱；包括两级行星减速齿轮组及过截调节 部分。

2.1.1、两级行星减速齿轮组：液压马达输入轴通过两级级行星减速齿轮减 速后输出到链轮，带动链条工作。

2.1.2、过载调节：由调整螺丝、压盖、碗形弹簧片和压在第一组行星减速 齿轮组的齿圈两侧面的铜摩擦片上。当负载产生的旋转力小于过载摩擦力 时，齿圈不动从而使 HQ 矿用气动葫芦工作。当负载产生的旋转力大于过载摩擦力时齿圈打滑，HQ 矿用气动葫芦不工作。过载摩擦力的调节是通过松（或 紧）调整螺丝来调节碗型弹簧片的弹力来实现的，从而起到过截保护作用。

2.1.3、在液压马达输出轴上设有制动盘，用来制动马达 输出轴。由于马 达外部弹簧力作用在制动面上，从而使制动面挤压制动片而形成制动力。

二、HYD 煤矿用液压葫芦的动力源 HYD 煤矿用液压葫芦的动力源是液压，为了使 HYD 矿用液压葫芦正常工 作，对液压系统需满足：

1、液压油应干净，液压油中夹杂的微粒尺寸小于 10um，夹杂的微粒数量低 于每立方米 5 克。

2、液压压力应与 HYD 矿用液压葫芦额定压力一致，即不能低于 HYD 矿用液 压葫芦额定压力的 10%，同样也不能过高，较高的压力必须降压调整后方可 使用。

3、为保证 HYD 矿用液压葫芦液压油的质量，我公司建议配套粗过滤装置和 精过滤装置。

4、系统需装设溢流阀，工作压力与额定压力一致。

三、液压马达部分拆卸及安装步骤。

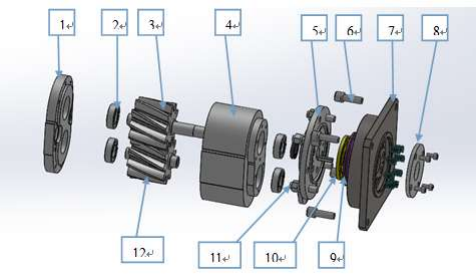

1、拆卸

1.1、用内六角扳手将的马达部分拆开。

1.2、用开口扳手取下件 11 螺母，卸下件 7。

1.3、用内六角扳手卸下件 10 刹车盘。

1.4、卸下件 1，取出两齿轮件 3 及件 12。

1.5、将各件放置好。

2、安装

2.1、将压好轴承的马达座件 4 平放于工装上。

2.2、放入两齿轮到位。

2.3、将压好轴承的马达盖件 1 紧固于马达座件 4 上。

2.4、在件 2 齿轮输出轴上紧固件 10 制动盘（含平键及紧定螺钉）。

2.5、紧固含有活塞及弹簧的件 7。

3、马达部分拆卸及安装注意事项：

3.1、马达盖上有四个调整螺钉，一般不要拆动，需要解压或制动盘间隙超 过 0.2mm 时方可调节。

3.2、马达拆卸后，需检查齿轮、O 型圈、制动盘面及活塞磨损程度，磨损严 重的需更换。然后清洗干净。

3.3、各部清洗干净后必须重新润滑，(a)马达用液压油润滑，必须注意气源 三联件没油时，要及时补加油。(b)制动活塞应涂上薄薄一层高性能油。

四、故障、原因及办法

1、HYD 矿用液压葫芦经过一段时间的使用，从我们单位使用情况来看，首先 最容易出现问题的是液压控制部分，由于液压油不清洁而使其控制阀易被堵 塞，需重点清理此部分。

2、其次 HYD 矿用液压葫芦经过一段时间的使用，液压刹车易松动，应经常 检查，调整。

3、还有经长期使用，各主要运动部分需要加油润滑，保证正常工作。

4、再就是各种密封等易损件经长时间使用容易损坏，需便换。

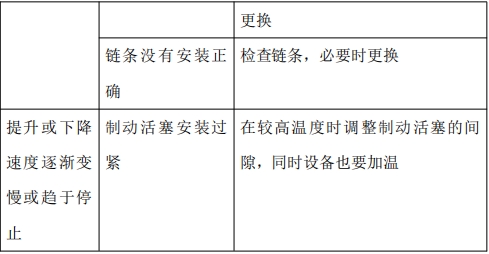

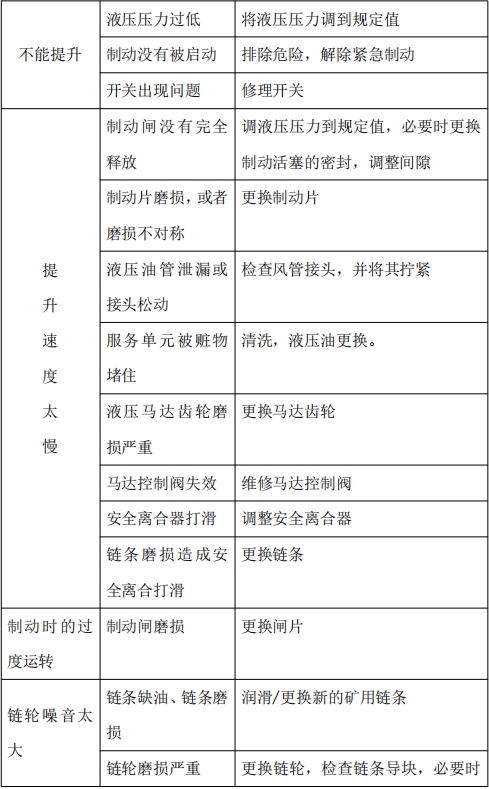

5、主要故障表。

五、HYD 煤矿用液压葫芦使用安全注意事项

1、HYD 矿用液压葫芦的使用地点应有足够的空间尺寸，环境整洁，没有对操 作者造成危险的危险源。

2、HYD 矿用液压葫芦吊挂点应牢固可靠，

3、HYD 矿用液压葫芦操作人员需经过培训。熟悉 HYD 矿用液压葫芦的工作原 理、内部结构及有关操作的安全注意事项等。

4、严禁超负荷能力提升、提升卡住的重物、起吊不能控制的外部能量设备。

5、不允许任何人在吊挂重物下面。

6、在开始提升物体时要小心谨慎操作。

7、在起吊工作的情况下，千万不要试图处理起吊过程中出现的问题。

8、在提升、降低物体时，确保物体处于稳定状态，避免物体倾倒或落下引 起事故。

9、用几个 HYD 矿用液压葫芦提升一个物体要避免负载不平衡而导致过载。

10、每次决不要提升或拖拉一件以上的物体。

11、及时检查吊钩，不要使用不能活动的、弯曲的、打开的或扭曲变形的吊 钩，要及时更换。及时修理损坏的吊钩安全锁。

12、不要用吊钩钩尖部吊重物，只能在吊钩里面最深的地方。

13、不要在连接点处锁住吊钩、不要对吊钩作退火处理。

14、不要阻塞操作按键，不要使用不活动、不灵活的操作按键，出现故障应 立即修理。

15、在提升前将重物垂直放在葫芦下方，链条应向下垂落。要避免链条的打 结，绞结的链条要整理好，检查打结链条是否受损。不要触摸运行的链 条。

16、在通常工作情况下，决不要将链条运行到最终位置。

17、不容许修理链条和连接链条（如用螺栓、连接环等）。

18、不要使用损坏的、损伤的、磨损的、生锈的、弯曲的、延伸的链条。

19、当更换安标配套件时，应采用具有在有效期内的 MA 证的产品，并与整 机匹配。

六、HYD 系列煤矿用液压葫芦维护使用管理制度

1、新购置的 HYD 系列煤矿用液压葫芦需经有关人员共同检查、清点、验收 合格后，方可入库并存放在清洁、干燥的地点。

2、在运输过程中，不得乱扔或乱丢 HYD 系列煤矿用液压葫芦以免造成损坏， 特别要妥善保管好控制管路、手控操作阀和连接口等易损件，封闭好各类管 口、连接口等以免杂物进入。

3、HYD 系列煤矿用液压葫芦、检查、维修要定专人负责，明确责任。并要求 人员需经过培训，熟悉 HYD 系列煤矿用液压葫芦的工作原理、内部结构及使 用检查维修有关注意事项等。

4、必须按本操作规定的过滤装置对液压油进行过滤，保证液压油清洁，同 时定期对过滤装置进行清理。

5、HYD 系列煤矿用液压葫芦在使用一个工作面后或使用一个月后，对最易出 现问题的马达、控制部分及操作阀等，要打开检查、清扫（洗）、加油，进 行维护维修。对其他部分（吊钩、链条、中央部分和带有链轮和过载保护的 减速箱），按设备厂家规定期限进行检查、维护、维修，关键部分需在厂家 专业人员指导下进行维护、维修、调整。（见检查维护项目及其时间间隔表）

7、HYD 系列煤矿用液压葫芦操作人员必须在现场交接班，每班操作人员需事 先对葫芦的链条、吊钩、手控操作阀等进行全面检查确保完好，并上、下试 运行无异常后方可投入使用。

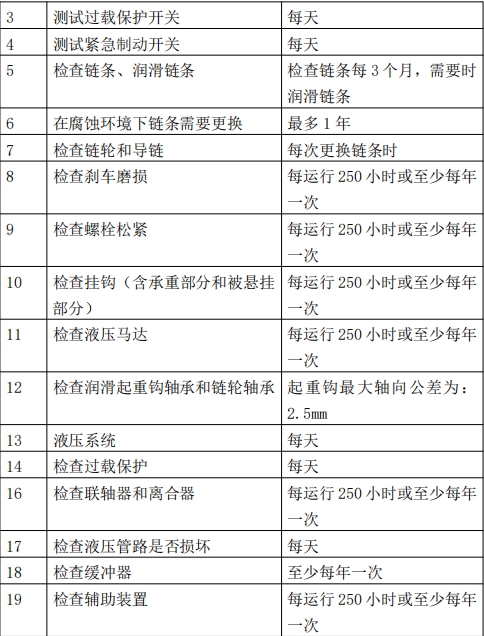

七、检查维护项目表及其时间间隔表

八、质量保证

1、本公司生产的 HYD 系列煤矿用液压葫芦实施自购买之日起一年内质保。 在此期限内将免费对任何缺陷的产品实行维修和进行整机更换。原质保期剩余时间仍实行维修或更换服务。

2、如果在质保期内该产品出现质量缺陷问题，该产品应返回本公司，运 输费由本公司承担，客户必须提供相应的票据。

3、本质保不使用于应用户非正常使用或维护以及未能使用原厂配件造成 的故障。
