气动葫芦

安全须知

1. HQ矿用气动葫芦的使用地点应有足够的空间尺寸，环境整洁，没有对操作者造成危险的危险源。

2. HQ矿用气动葫芦吊挂点应牢固可靠，6tHQ 矿用气动葫芦吊挂点须不小于

3. 根锚索并用，10tHQ 矿用气动葫芦吊挂点须不小于4根锚索并用，16tHQ矿用气动葫芦吊挂点须不小于6根锚索并用。吊挂点需加强顶板支护满起吊安全需要。

4. HQ矿用气动葫芦操作人员需经过培训。熟悉矿用气动葫芦的工作原理、内部结构及有关操作的安全注意事项等。

5. 严禁超负荷能力提升、提升卡住的重物、起吊不能控制的外部能量设备。

6. 不允许任何人在吊挂重物下面。

7. 在开始提升物体时要小心谨慎操作。

8. 在起吊工作的情况下，千万不要试图处理起吊过程中出现的问题。

9. 在提升、降低物体时，确保物体处于稳定状态，避免物体倾倒或落下引起事故。

10. 用几个HQ矿用气动葫芦提升一个物体要避免负载不平衡而导致过载。

11. 每次决不要提升或拖拉一件以上的物体。

12. 风压不要超过工作压力。发生断气，要对重物实施保护。在取下空气管前，要关掉气源。

13. 要拧紧松弛的螺栓。

14. 及时检查吊钩，不要使用不能活动的、弯曲的、打开的或扭曲变形的吊钩，要及时更换。及时修理损坏的吊钩安全锁。

15. 不要用吊钩钩尖部吊重物，只能在吊钩里面最深的地方。

16. 不要在连接点处锁住吊钩、不要对吊钩作退火处理。

17. 不要阻塞操作按键，不要使用不活动、不灵活的操作按键，出现故障应立即修理。

18. 只能使用本厂原产气动手控阀操作HQ 矿用气动葫芦。

19. 不要弯曲或挤压控制管。

20. 在提升前将重物垂直放在气动葫芦下方，链条应向下垂落。是否受损。不要触摸运行的链条。

21. 在通常工作情况下，决不要将链条运行到最终位置。

22. 矿用气动葫芦被启动而无法运行，检查是否链条受损。

23. 不容许修理链条和连接链条（如用螺栓、连接环等）。

24. 不要使用损坏的、损伤的、磨损的、生锈的、弯曲的、延伸的链条。

25. 当更换安标配套件时，应采用具有在有效期内的 MA 证的产品，并与整机匹配。

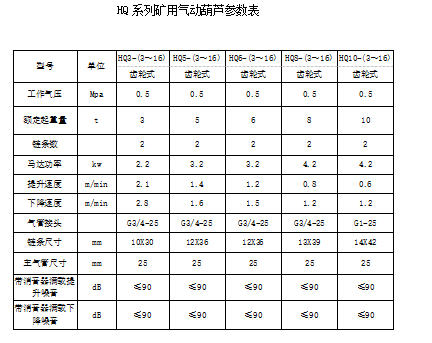

一、HQ矿用气动葫芦是由淮北市中安矿机设备有限公司

制造，HQ矿用气动葫芦系列是我们公司的主要产品。

HQ矿用气动葫芦的构成与及其功用：（见附图1）

1.1、带有链轮和过载保护的减速箱；

1.2、中央部分链轮架；

1.3、带有制动功能的马达；

1.4、连接风源的控制部分以及操作阀；

1.5、矿用链条；

1.6、带有负载套的底座以及缓冲器的吊钩。

2、HQ矿用气动葫芦的功能（主要介绍减速箱、马达、连接风源的控制部分）

2.1、带有链轮和过载保护的减速箱；包括消音器、三级行星减速齿轮组及过截调节三部分。

2.1.1、消音器设在减速箱的后端盖，由四个内六角螺丝固定，马达运转的出气经减速箱出气通道到消音器消音后排出。

2.1.2、三级行星减速齿轮组：高速马达输入轴通过三级行星减速齿轮减速后输出到链轮，带动链条工作。

2.1.3、过载调节：由调整螺丝、压盖、碗形弹簧片和压在第一组行星减速齿轮组的齿圈两侧面的铜摩擦片上。当负载产生的旋转力小于过载摩擦力时，齿圈不动从而使HQ矿用气动葫芦工作。当负载产生的旋转力大于过载摩擦力时齿圈打滑，HQ矿用气动葫芦不工作。过载摩擦力的调节是通过松（或紧）调整螺丝来调节碗型弹簧片的弹力来实现的，从而起到过截保护作用。

2.1.4、小吨位HQ矿用气动葫芦过载调节，当工作载荷超过额定载荷，过载保护即降低气动马达的转速或者停止气动马达工作，从而起到过截

 保护作用。

2.2、齿轮气动马达工作原理。（见附图2）

齿轮马达由气缸套、两啮合齿轮和两端缸盖3部分组成。转子装在气缸套内，两啮合齿轮形成进气、出气两个腔室，当输入压缩空气时，作用在齿轮进气腔体上的力大于出气腔体的阻力，两齿轮转动。齿轮旋转将空气转到排气口时，压缩空气被排出。在齿轮输出轴上设有制动盘，用来制动转子。由于马达外部弹簧力作用在其中的一个缸盖制动面上，从而使制动面挤压转子两侧而形成制动力。

1、连接风源的控制部分以及操作阀；

通过按动操作阀使主流阀打开，向双向旋转阀腔内进气，在按动操作阀的同时双向旋转阀转动打开阀门向马达气缸进气。气源控制部分的原理。（见下图）。

二、HQ矿用气动葫芦的动力源

HQ矿用气动葫芦的动力源是压缩空气，为了使HQ矿用气动葫芦正常工作，对压缩空气需满足：

1、压缩空气清洁、干燥，即空气中夹杂的微粒尺寸小于40um，夹杂的微粒数量低于每立方米5克。

2、压缩空气压力应与HQ矿用气动葫芦额定压力一致，即不能低于QDH矿用气动葫芦额定压力的10%，同样压缩空气也不能过高，较高的气压必须降压调整后方可使用。

3、为保证HQ矿用气动葫芦压缩空气的质量，我公司建议制作粗过滤装置（气罐）和精过滤装置。为了保证压缩空气过滤良好，并使QDH矿用气动葫芦供风量满足要求，必需正确连接气罐装置和油水过滤装置如下图所示

一般要求HQ矿用气动葫芦进气管不小于DN19，且要求接有出气管的消音装置，一般要求进气管直径比出气口直径大一个以上的规格型号。

4、为了保证供气质量，还需保证粗过滤装置、精过滤装置及连接用的风管本身内部的清洁，为此必须在入井前对粗过滤装置、精过滤装置及连接用的风管进行封口，以免脏物进入其内，下井后还需用清理干净后方可连接投入使用。还要求定期清理保证其清洁（要求一月一次）。
